  • Tubería Estructural Rectangular

Información Técnica

Especificaciones

Simbología

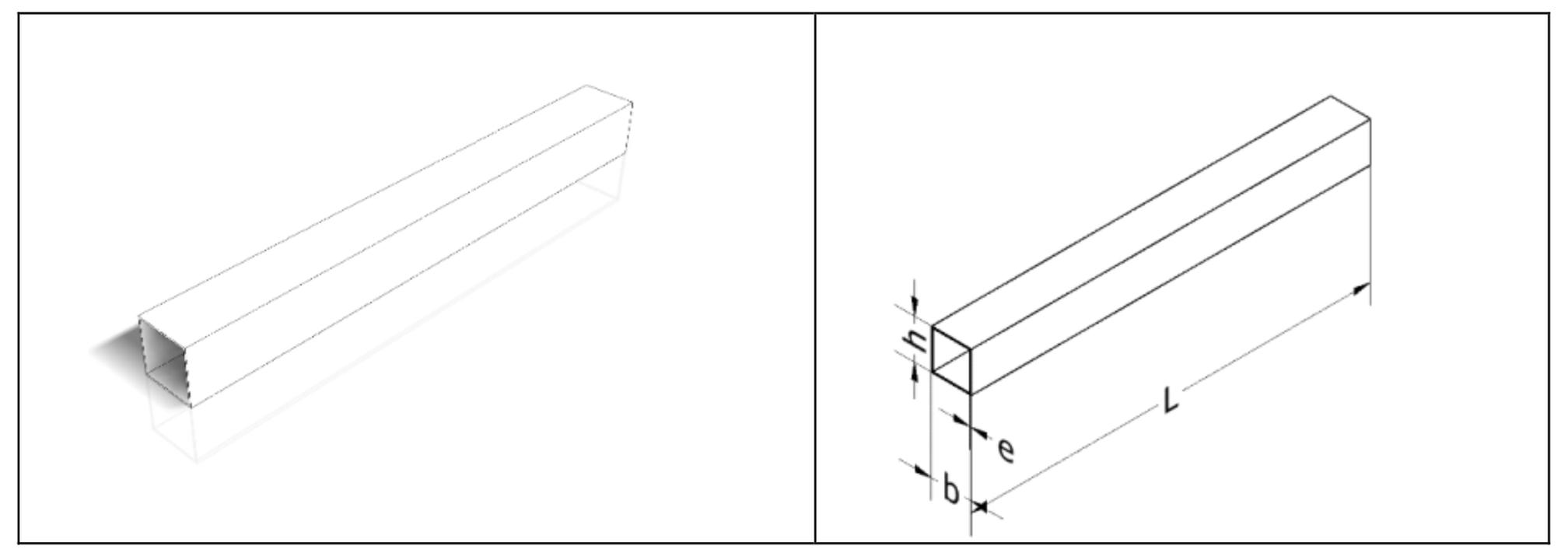

L = longitud e = espesor
b= ancho de la sección h= altura de la sección
A= área de la sección lx= momento de inercia de la sección con respecto al eje x
Sx= módulo elástico de la sección con respecto al eje x rx = radio del giro de la secció con respecto al eje x
ly= momento de inercia de la sección con respecto al eje y Sy = módulo elástico de la sección con respecto al eje y
ry = radio de giro de la sección con respecto al eje y J=constante de la torsión de la sección (constante de St. Venant)
Hierro Galvanizado
Especificaciones Técnicas Propiedades geométricas de las secciones
Sección Corte Transversal e (mm) b (mm) h (mm) A (mm2) Eje X Eje Y Constante
lx (mm4) Sx (mm3) rx mm) ly (mm4) Sy (mm3) ry (mm) J (mm4)
38x25 90 +/-2º 1.00 38+/-0.5 25+/-0.5 130.27 12355.38 988.43 9.74 23393.81 1231.25 13.40 28650.79
1.10 143.77 13377.55 1070.20 9.65 25337.69 1333.56 13.28 31515.87
1.20 157.36 14366.11 1149.29 9.55 27215.35 1432.39 13.15 34380.95
1.35 177.89 15789.55 1263.16 9.42 29911.49 1574.29 12.97 38678.57
1.50 198.62 17146.98 1371.76 9.29 32468.88 1708.89 12.79 42976.19
1.80 240.65 19689.87 1575.19 9.05 37195.08 1957.64 12.43 51571.43
50x25 0.90 50+/-0.8 122.74 13016.39 1041.31 10.30 37631.86 1505.27 17.51 33333.33
1.00 154.27 15813.38 1265.07 10.12 45819.23 1832.77 17.23 41666.67
1.10 170.17 17150.19 1372.02 10.04 49737.97 1989.52 17.10 45833.33
1.20 186.16 18447.94 1475.83 9.95 53542.46 2141.70 16.96 50000.00
1.35 210.29 20324.99 1626.00 9.83 59039.15 2361.57 16.76 56250.00
1.50 234.62 22123.98 1769.92 9.71 64289.89 2571.60 16.55 62500.00
1.80 283.85 25514.53 2041.16 9.48 74083.43 2963.34 16.16 75000.00
2.44 393.16 32171.12 2573.69 9.05 92349.96 3694.00 15.33 102083.33
75x25 1.20 75+/-0.8 246.16 26951.74 2156.14 10.46 149659.37 3990.92 24.66 84375.00
1.35 277.79 29773.81 2381.90 10.35 165760.80 4420.29 24.43 94921.88
1.50 309.62 32492.73 2599.42 10.24 181306.72 4834.85 24.20 105468.75
1.80 373.85 37649.23 3011.94 10.04 210766.35 5620.44 23.74 126562.50
96x48 1.10 96+/-1 48+/-0.5 321.97 130858.28 5452.43 20.16 377196.79 7858.27 34.23 324403.20
1.20 351.76 141694.98 5903.96 20.07 408728.91 8515.19 34.09 353894.40
1.35 396.59 157635.18 6568.13 19.94 455185.03 9483.02 33.88 398131.20
1.50 441.62 173204.43 7216.85 19.80 500638.92 10429.98 33.67 442368.00
1.80 532.25 203263.43 8469.31 19.54 588579.32 12262.07 33.25 530841.60
2.05 608.36 227256.11 9469.00 19.33 658890.78 13726.89 32.91 604569.60
2.44 728.17 262882.20 10953.42 19.00 763314.01 15902.38 32.38 719585.28
150x50 1.50 150+/-1 50+/-0.8 609.62 284883.64 11395.35 21.62 1567118.92 20894.92 50.70 843750.00
1.80 733.85 335569.43 13422.78 21.38 1852138.19 24695.18 50.24 1012500.00
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.
Hierro Negro
Especificaciones Técnicas Propiedades geométricas de las secciones
Sección Corte Transversal e (mm) b (mm) h (mm) A (mm2) Eje X Eje Y Constante
lx (mm4) Sx (mm3) rx (mm) ly (mm4) Sy (mm3) ry (mm) J (mm4)
38x25 90 +/-2º 1.20 38+/-0.5 25+/-0.5 157.36 14366.11 1149.29 9.55 27215.35 1432.39 13.15 34380.95
1.50 198.62 17146.98 1371.76 9.29 32468.88 1708.89 12.79 42976.19
50x25 1.80 240.65 19689.87 1575.19 9.05 37195.08 1957.64 12.43 51571.43
1.00 50+/-0.8 154.27 15813.38 1265.07 10.12 45819.23 1832.77 17.23 41666.67
1.20 186.16 18447.94 1475.83 9.95 53542.46 2141.70 16.96 50000.00
1.40 218.38 20933.01 1674.64 9.79 60816.37 2432.65 16.69 58333.33
1.50 234.62 22123.98 1769.92 9.71 64289.89 2571.60 16.55 62500.00
75x25 1.80 283.85 25514.53 2041.16 9.48 74083.43 2963.34 16.16 75000.00
2.37 379.51 31385.96 2510.88 9.09 90301.49 3612.06 15.43 98750.00
1.20 75+/-0.8 246.16 26951.74 2156.14 10.46 149659.37 3990.92 24.66 84375.00
1.50 309.62 32492.73 2599.42 10.24 181306.72 4834.85 24.20 105468.75
96x48 1.80 373.85 37649.23 3011.94 10.04 210766.35 5620.44 23.74 126562.50
2.37 498.01 46612.89 3729.03 9.67 260982.84 6959.54 22.89 166640.63
1.20 96+/-1 48+/-0.5 351.76 141694.98 5903.96 20.07 408728.91 8515.19 34.09 353894.40
1.50 441.62 173204.43 7216.85 19.80 500638.92 10429.98 33.67 442368.00
1.80 532.25 203263.43 8469.31 19.54 588579.32 12262.07 33.25 530841.60
2.37 706.57 256642.80 10693.45 19.06 745035.98 15521.58 32.47 698941.44
150x50 3.17 955.91 324290.52 13512.10 18.42 942245.14 19630.11 31.40 934871.04
1.50 150+/-1 50+/-0.8 609.62 284883.64 11395.35 21.62 1567118.92 20894.92 50.70 843750.00
1.80 733.85 335569.43 13422.78 21.38 1852138.19 24695.18 50.24 1012500.00
2.37 972.01 426617.70 17064.71 20.95 2368293.75 31577.25 49.36 1333125.00
150x100 3.17 1310.95 543844.26 21753.77 20.37 3037962.88 40506.17 48.14 1783125.00
1.80 100+/-1 913.85 1536539.58 30730.79 41.00 2840532.59 37873.77 55.75 3240000.00
2.37 1209.01 1977382.42 39547.65 40.44 3659735.73 48796.48 55.02 4266000.00
3.05 1564.76 2476132.36 49522.65 39.78 4588310.56 61177.47 54.15 5490000.00
3.17 1627.95 2561177.31 51223.55 39.66 4746782.96 63290.44 54.00 5706000.00
4.55 2363.49 3479054.98 69581.10 38.37 6457156.94 86095.43 52.27 8190000.00
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.
Propiedades Mecánicas Hierro Galvanizado
Grado del acero Esfuerzo de Fluencia, mínimo (Mpa) Esfuerzo Máximo, mínimo (Mpa) % de Elongación en 50 mm, min, según espesor
De 0.6 mm a menos de 1.0 mm De 1.0 mm a menos de 1.6 mm De 1.6 mm a menos de 2.5 mm De 2.5 mm en adelante
SPCC 270 350 38 39 40 41
Propiedades Mecánicas Hierro Negro
Grado del acero Esfuerzo de Fluencia, mínimo (Mpa) Esfuerzo Máximo, mínimo (Mpa) % de Elongación en 50 mm, min, según espesor
De 1.2 mm a menos de 1.6 mm De 1.6 mm a menos de 3 mm De 3 mm a menos de 6 mm De 6 mm hasta 13 mm
SPHT-1 240 350 30 32 35 37
