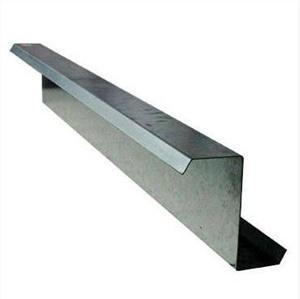

Perfil Z

Perfil Z

Los perfiles estructurales tipo Z son productos innovadores ideales para todo tipo de construcciones. Conserva las características de diseño de los perfiles tipo C, brindando ventajas en la instalación. Su diseño permite la fabricación de estructuras de soporte, con la ventaja de ser un elemento constructivo liviano y fácil de instalar. Normas: ASTM A653/A653M, ASTM A568/568M JIS G3302 INTE C409

Ventajas

  • Rapidez en la construcción.
  • Calidad en sus estructuras.
  • Alta resistencia estructural.
  • Economía en sus proyectos.
  • Producto funcional fácil de instalar.
  • Fácil estiba y uso del producto.
  • Estructura de soporte más liviana.

Presentación

  • Acero Negro
  • Acero Galvanizado
  • Longitud estándar: 6 metros*
  • *También se fabrican largos especiales contra pedido

Usos y Aplicaciones

  • Estructuras metálicas en general como: Cerchas, Vigas, Columnas, Viguetas de entrepiso, Cercas, Barandales, Estructuras decorativas, etc.

Propiedades

  • Longitud estándar: 6000+13/-6mm
  • Acero negro grado comercial.
  • Acero galvanizado.

  • Sección: 150x50x15, 150x75x15, 200x50x15, 250x75x15, 300x75x15, 350x75x15

Perfil "Z"

Negro y Galvanizado

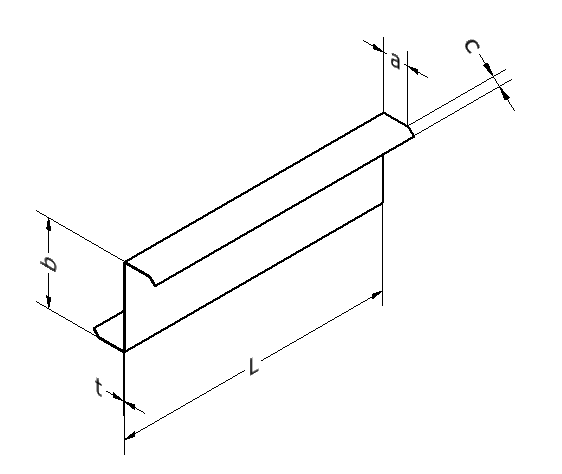

Simbología
HN= acabado en hierro negro HG=acabado en hierro galvanizado
e=espesor de los perfiles b=base de la sección
h= altura de la sección c= rigidizador
A= área de la sección lx= momento de inercia de la sección con respecto al eje x
ly= momento de inercia de la sección con respecto al eje y rx= radio de giro de la sección con respecto al eje X
ry=radio de giro de la sección con respecto al eje y Sx= módulo elástico de la sección con respecto al eje x
Sy = módulo elástico de la sección con respecto al eje y J=constante de la torsión de la sección (constante de St. Venant)
Hierro Galvanizado
Especificaciones Técnicas Propiedades geométricas de las secciones
Dimensiones Área Momento de Inercia Radio de Giro Módulo de sección Constante
Sección e (mm) b (mm) h (mm) c (mm) A (cm2) lx (cm4) ly (cm4) rx (cm) ry (cm) Sx (cm) Sy (cm) J (cm4)
150x50x15 1.50 150 50 15 4.10 24.61 98.70 2.45 5.86 1.64 0.33 393.98
2.37 6.40 37.39 216.51 2.42 5.82 2.56 0.32 393.98
3.17 8.45 48.23 281.68 2.39 5.77 19.29 0.32 393.98
150x75x15 2.37 150 75 7.58 104.31 281.08 3.71 6.09 2.02 0.49 1009.38
200x50x15 1.50 200 50 4.85 24.61 278.27 2.25 7.57 1.94 0.23 571.71
2.37 7.50 36.05 418.74 2.19 7.47 3.00 0.22 571.71
3.17 10.03 48.24 560.19 2.19 7.47 4.01 0.22 571.71
250x75x15 1.50 250 75 6.35 67.91 591.84 3.27 9.65 1.69 0.26 2021.80
3.17 12.20 135.95 1205.57 3.21 9.56 3.25 0.26 2021.80
300x75x15 1.50 300 7.10 67.91 910.96 3.09 11.32 1.89 0.21 2542.70
2.37 11.14 104.33 1414.80 3.06 11.27 2.97 0.20 2542.70
3.17 14.79 135.97 1862.47 3.03 11.22 3.94 0.20 2542.70
350x75x15 1.50 350 7.85 67.91 1318.88 2.94 12.96 2.09 0.17 3068.43
2.37 12.32 104.33 2051.40 2.91 12.90 3.29 0.17 3068.43
2.37 16.37 135.98 2704.24 2.88 12.85 4.37 0.16 3068.43
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.
Hierro Negro
Especificaciones Técnicas Propiedades geométricas de las secciones
Dimensiones Área Momento de Inercia Radio de Giro Módulo de sección Constante
Sección e (mm) b (mm) h (mm) c (mm) A (cm2) lx (cm4) ly (cm4) rx (cm) ry (cm) Sx (cm) Sy (cm) J (cm4)
150x50x15 1.50 150 50 15 4.10 24.61 98.70 2.45 5.86 1.64 0.33 393.98
2.37 6.40 37.39 216.51 2.42 5.82 2.56 0.32 393.98
3.17 8.45 48.23 281.68 2.39 5.77 19.29 0.32 393.98
150x75x15 2.37 150 75 7.58 104.31 281.08 3.71 6.09 2.02 0.49 1009.38
200x50x15 1.50 200 50 4.85 24.61 278.27 2.25 7.57 1.94 0.23 571.71
2.37 7.50 36.05 418.74 2.19 7.47 3.00 0.22 571.71
3.17 10.03 48.24 560.19 2.19 7.47 4.01 0.22 571.71
250x75x15 1.50 250 75 6.35 67.91 591.84 3.27 9.65 1.69 0.26 2021.80
3.17 12.20 135.95 1205.57 3.21 9.56 3.25 0.26 2021.80
300x75x15 1.50 300 7.10 67.91 910.96 3.09 11.32 1.89 0.21 2542.70
2.37 11.14 104.33 1414.80 3.06 11.27 2.97 0.20 2542.70
3.17 14.79 135.97 1862.47 3.03 11.22 3.94 0.20 2542.70
350x75x15 1.50 350 7.85 67.91 1318.88 2.94 12.96 2.09 0.17 3068.43
2.37 12.32 104.33 2051.40 2.91 12.90 3.29 0.17 3068.43
3.17 16.37 135.98 2704.24 2.88 12.85 4.37 0.16 3068.43
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.
